高压危险铁塔警示牌

【产品详情】

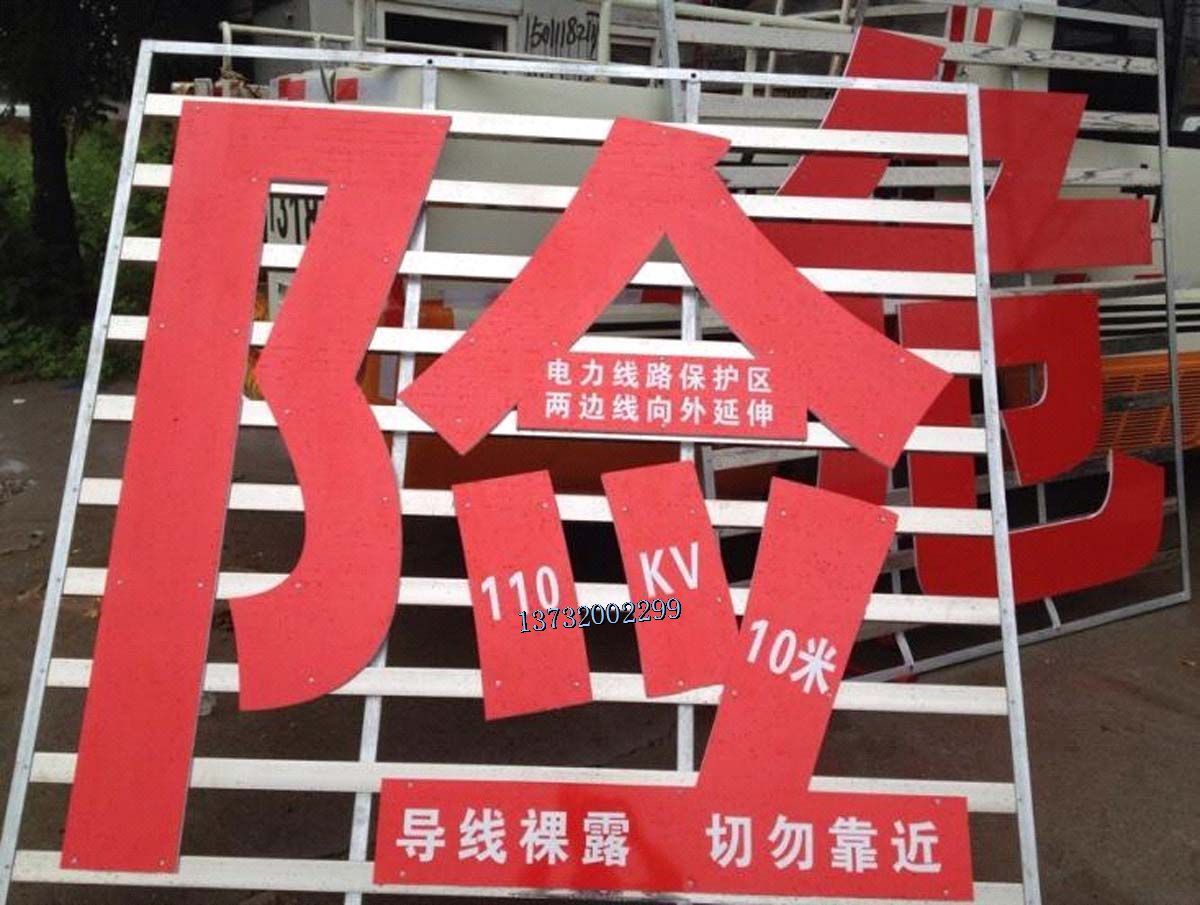

输电线路铁塔大字警示牌

单字的规格型号包括2000mm*2000mm（110kV、220 kV铁塔使用），文字为“高压危险”，“高”字的上端连板为φ13mm，另一端为φ25MM，基材为PVC材质厚度10mm，板密度大于1.38g/cm3;表面贴3M工程级反光膜，具有色泽鲜艳、美观大方、图案清晰、防爆裂、防腐蚀、防褪色、具有经久耐用的优点；

输电线路塔号牌的制图标准

1、单字的规格型号2000mm*2000mm（110kV、220 kV铁塔使用）；

2、框架用电焊焊接，焊接后框架整体热镀锌，采用30*15*1mm不锈钢304方管填充框架支撑。用铝拉铆钉与框架连接，不锈钢方管与框架连接为四个拉铆钉；方管数量不少于8根。

3、外框：使用角钢制作边框，起固定稳定作用；外框采用镀锌角铁规格为L40*40mm，表面平滑，无结瘤、锌灰和露铁。

4、内框：4*40扁钢用于垂直拉筋形成框架，20*30的304不锈钢方钢管作框架中间焊接支撑，内框采用304不锈钢方管规格为25*50*1mm，起固定稳定作用；

5、连接件：连接件采用14花栏、抱箍250mm*30mm*3mm，起连接固定作用。字与框架的连接采用粘接后，铝拉铆钉固定的方法。字在框架与横撑接触处，每根横撑不少于2个拉铆钉。同时用502胶水粘接。字的拼接每个字不能超过1处。火镀锌代销型号M12*40，抽芯铆钉型号4*16。

6、镀锌扁铁型号为4*50*600，作为字间联接板，要整体镀锌；联板两端眼孔为φ13mm。

7、镀锌扁铁为大字与角钢连接，联板两端眼孔为端为φ13mm。

8、框架、外框、连接件、扁铁均应整体热镀锌，镀锌表面光泽度均匀，附着力强，无滴溜现象；热镀锌局部镀锌层厚度不小于70um,平均镀锌层厚度不小于80 um。
